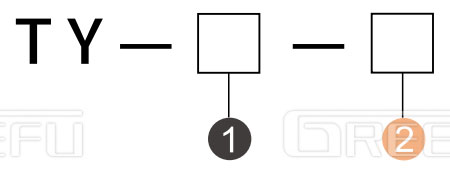

型號表示

1：夾持力 Capacity Of Clamp

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號 ：標準

B：固定式

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

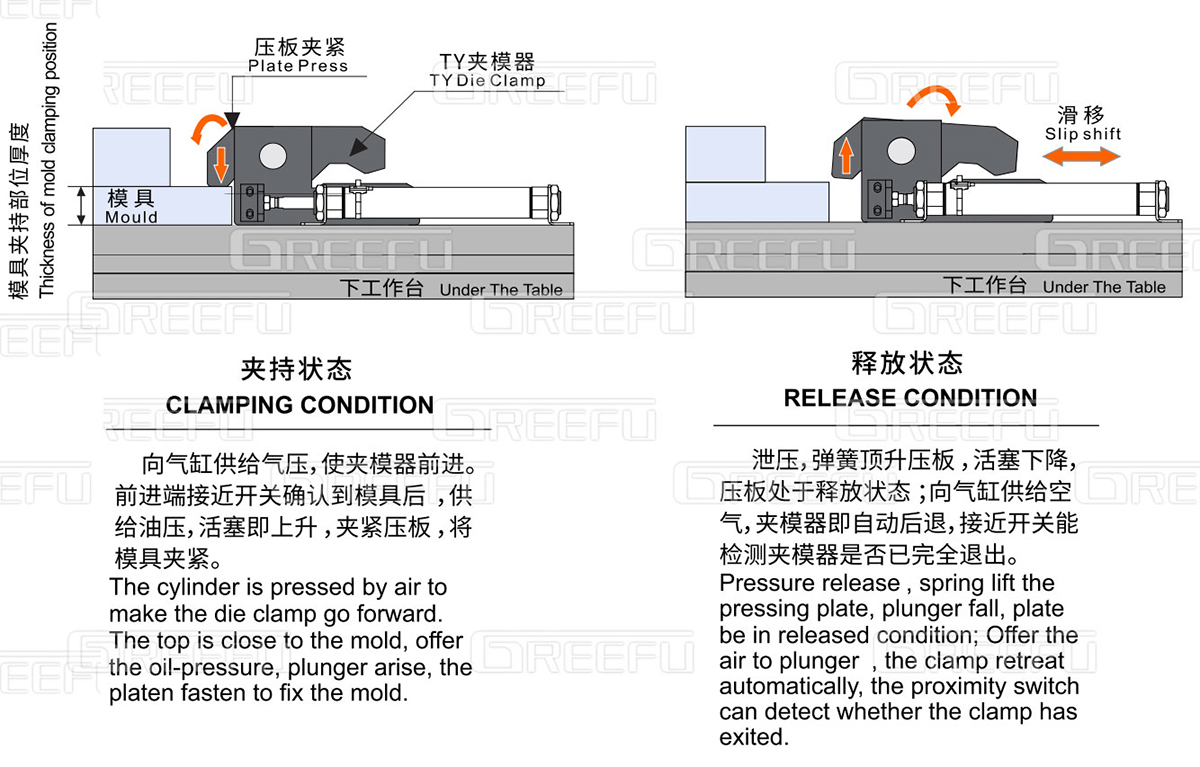

動作原理

* 需根據貴司使用模具大小尺寸選配氣缸長度型號，相關參數詳見參照表或來電咨詢

型號規格

型號	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夾持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54

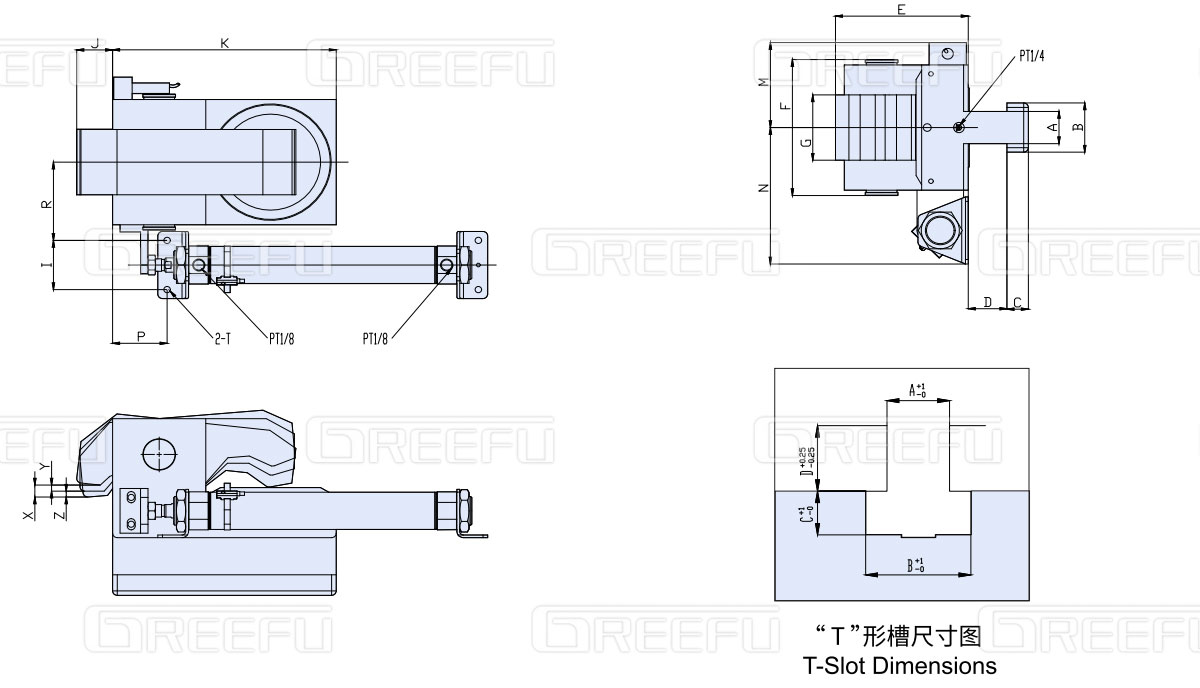

外形尺寸圖

注意事項：

1. 請?jiān)趭A緊能力的范圍內使用；

2. 本資料所記載的規格內容，隨產品改良會有不預先通知就進行變更可能。（請?jiān)谫徺I前電詢確認）

外形尺寸

型號	TY-2C	TY-4C	TY-6C	TY-10C	TY-16C	TY-25C
A	56	61.5	70	80	86	99
B	68	73.5	86	104	119.5	133
C	28	28	34	40	50	50
D	41	46.5	55	66	73.5	87
E	20	20	24	30	36	36
F	57.5	57.5	61.5	48.5	49	49
G	66	71.5	82	101	117	130
K	85	120	133	165	200	240
L	137	137	137	129	140	140
臺盤加工	M6*12D	M6*12D	M6*12D	M8*16D	M10*20D	M10*20D

注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；

2. A B C D 尺寸有本公司根據 T形槽尺寸而定；

3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；

4.模厚建議：25、30、35、40、45、50、55、60mm 。

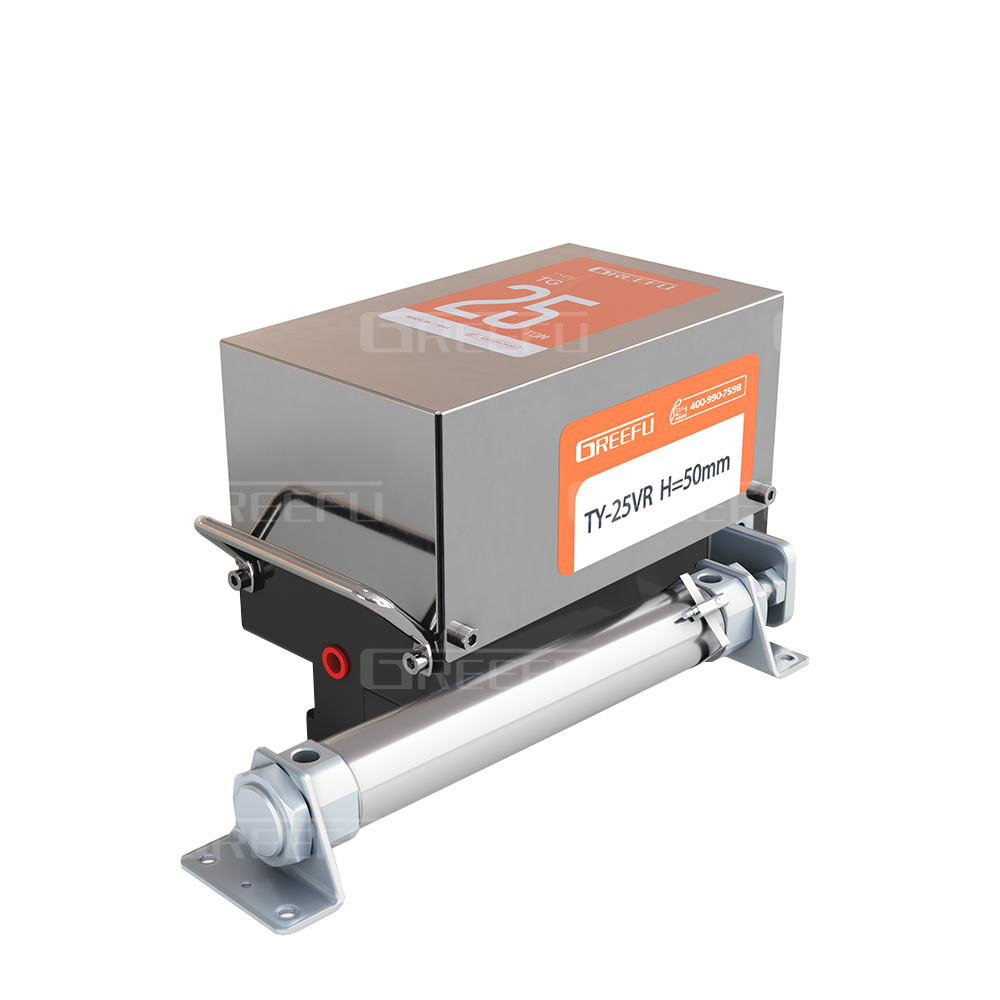

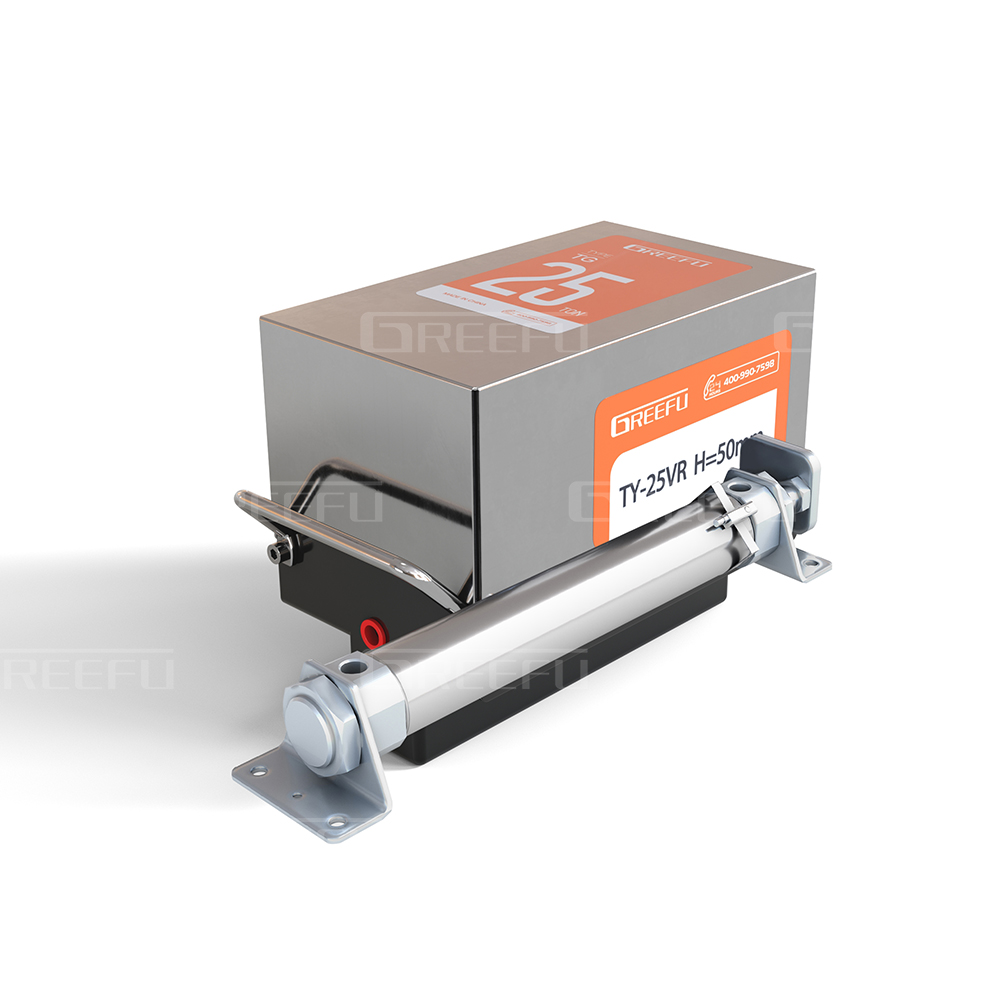

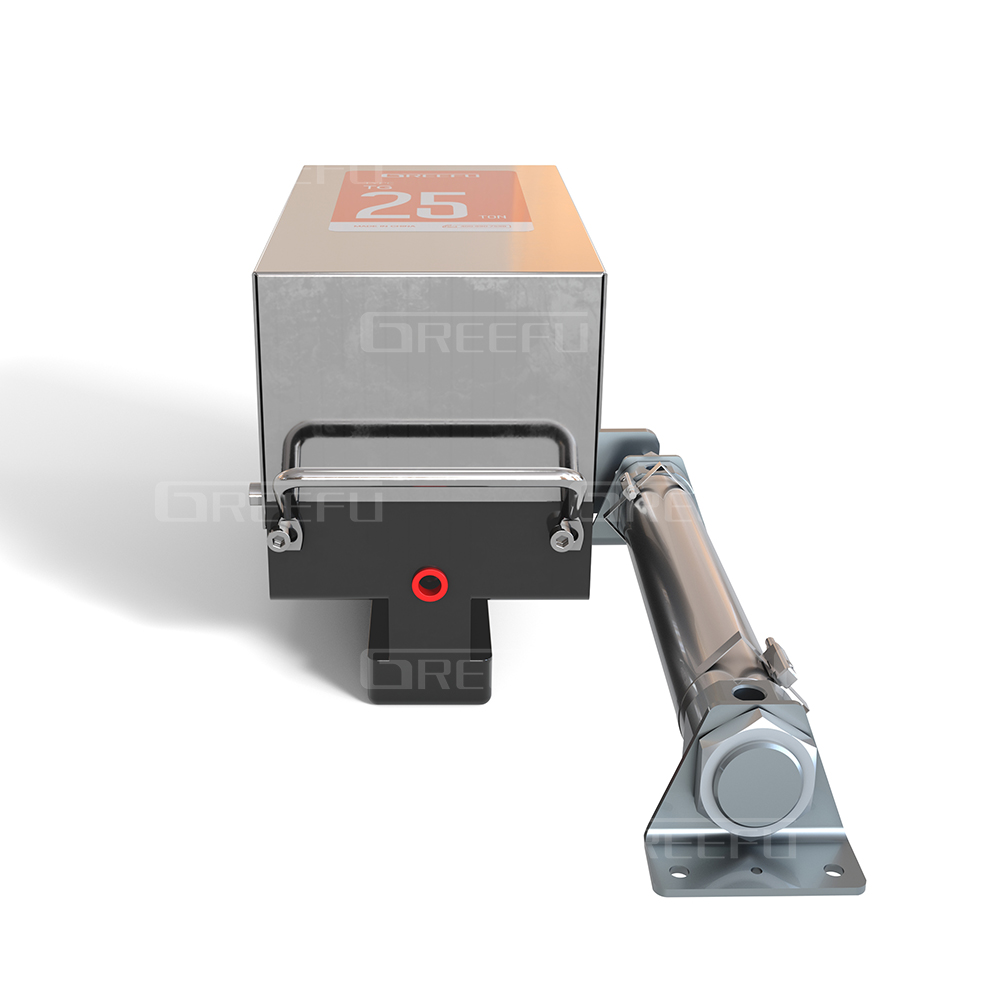

TY-CVR夾模器
