產品中心

Products

TY 夾模器 TY-B 夾模器 TY-C 夾模器 TY-DG夾模器 TY-VR夾模器 TY-CVR夾模器 TG夾模器 TY-G 夾模器 TX 夾模器 TX-C 夾模器 TX-G 夾模器 TXL 夾模器

TXL 夾模器

國家專利號：ZL201720982243.9

鏈條傳動自走式夾模器，通過鏈條傳動自動行走式夾模器

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹 技術參數 圖片展示

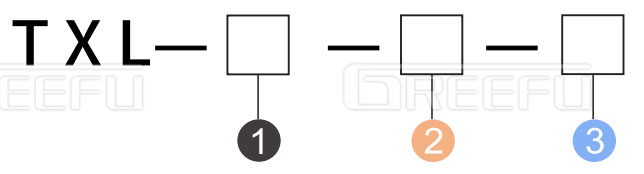

型號表示

1：夾持力  Capacity Of Clamp

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

2：行走行程

行走行程 : S = 400-1200mm

3：接線盒位置

L ： 左側     R : 右側

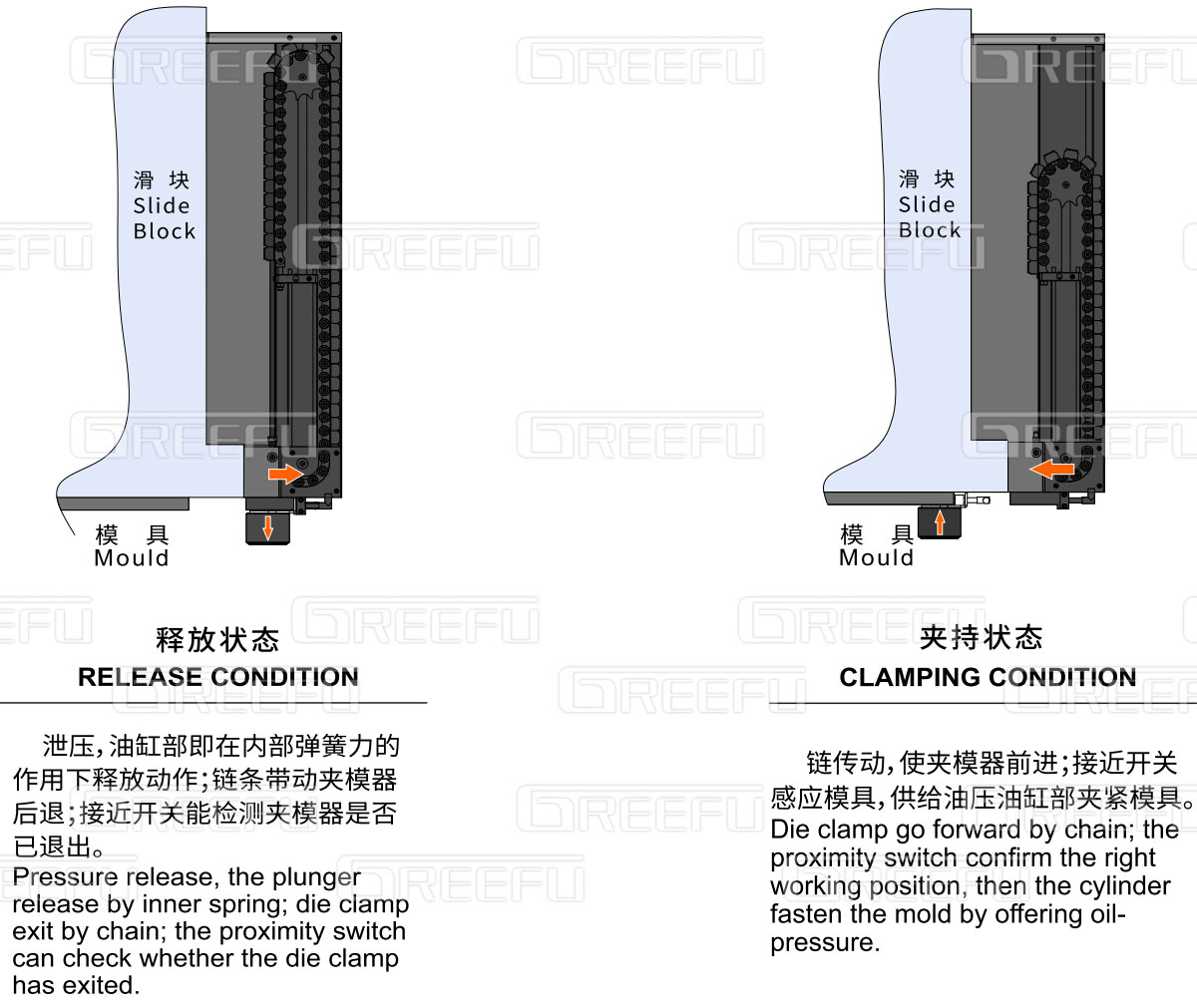

動作原理

* 需根據貴司使用模具夾持部位厚度及T形槽尺寸，制作夾模器，相關參數詳見參照表或來電咨詢

型號規格

型號 Type	TXL-4	TXL-6	TXL-10
夾持力/Clamp capacity   (tons)	4	6	10
氣壓壓力/Air pressure   (kg/cm2)	5
油壓壓力/Hydraulic pressure   (kg/cm2)	250
移動速度/Moving speed   (m/min)	2~6
夾持總行程/Total stroke   (mm)	8	8	8
￠X   (mm)	65	82	99
Y   (mm)	61	68	74
Z   (mm)	23	14.5	6
￠A   (mm)	25	28	28
B   (mm)	29.5	35.5	43.5
接近開關電壓/Proximity switch voltage   (v)	DC10~30V (3-wire) (NPN or PNP)    AC90~250V (2-wire)

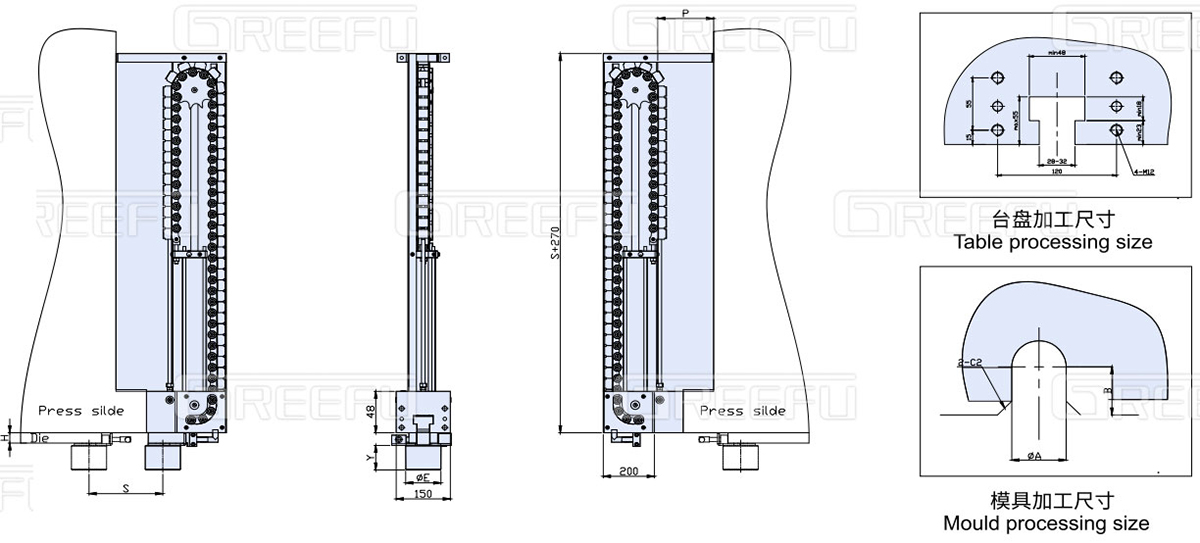

外形尺寸圖

注意事項：

1.請在夾緊能力范圍內使用。

2.本資料所記載的規格和內容，隨產品改良會有不預先通知就進行變更的可能。(請在購買前電詢確認）

外形尺寸

型號	TXL-4	TXL-6	TXL-10
夾持力/Capacity of clamp (tons)	4	6	10
氣壓壓力/Cneumatic pressure (kg/cm2 )	5
油壓壓力/Hydraulic pressure (kg/cm2 )	250
移動速度/Moving speed (m/min)	2~6
夾持總行程/Total stroke (mm)	8	8	8
￠X (mm)	65	82	99
Y (mm)	61	68	74
Z (mm)	23	14.5	6
￠A (mm)	25	28	28
B (mm)	29.5	35.5	43.5
接近開關電壓/Proximity switch voltage (v)	DC10～30V(3-wire)(NPN or PNP)            AC90～250V(2-wire)

•
