國家專利號：ZL201620467492.X

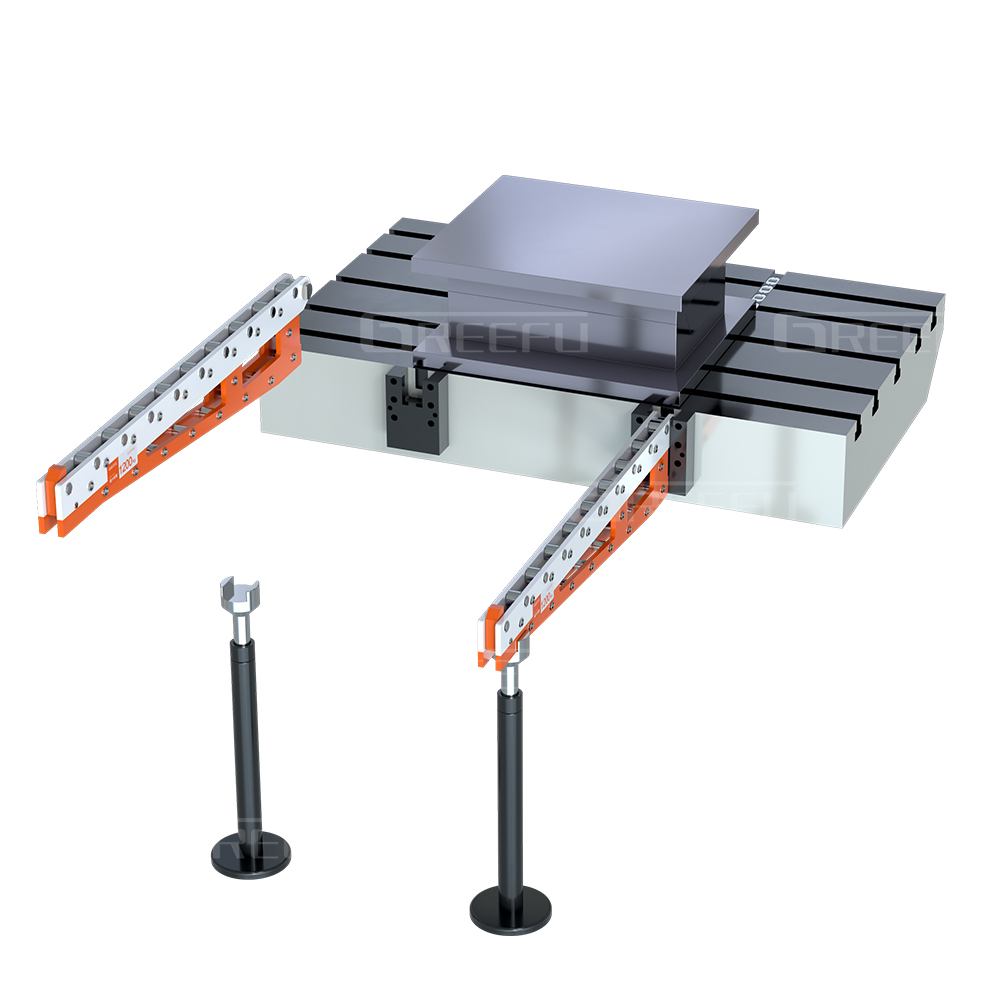

通過移模臂將模具方便的移動到沖壓機墊板前面，使用吊車或叉車等設備，安全 順暢地搬入/搬出模具
1：移模臂收納方式當移模臂引出距離≥1000mm時，需安裝支座
C ： 拆卸式
D ： 折下式
E / F ： 水平折疊式

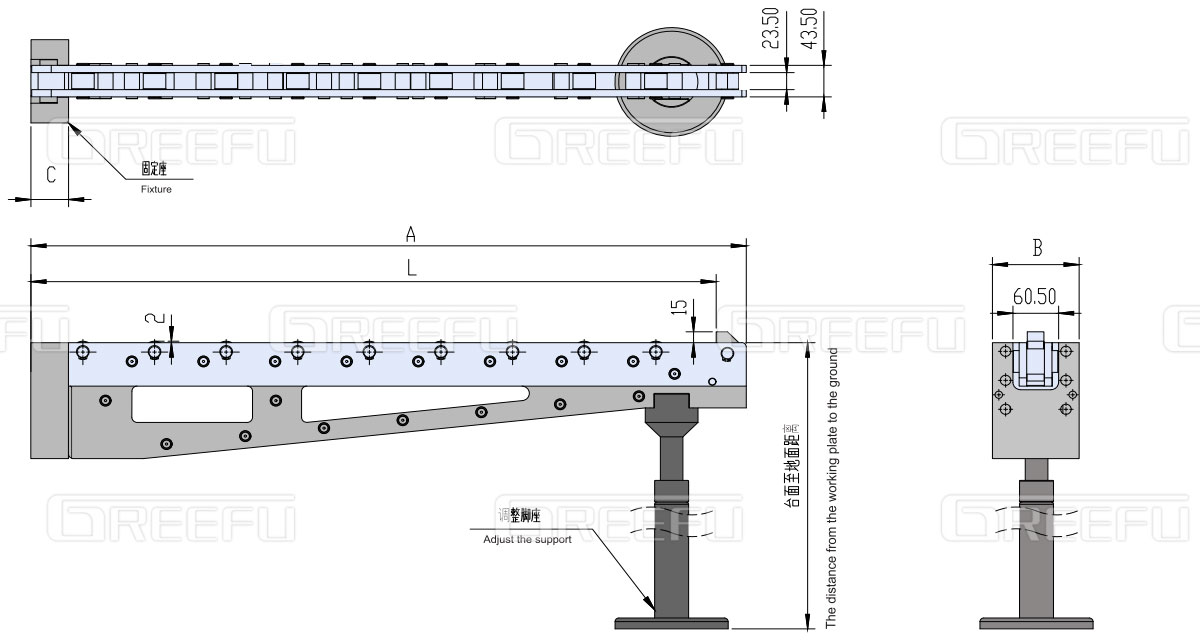

2：移模臂長度
長 度 = 500
長 度 = 700
長 度 = 800
長 度 = 900
長 度 = 1000
長 度 = 1200
長 度 = 1300
長 度 = 1400
長 度 = 1500
長 度 = 1600
長 度 = 1700
*確認長度時請注意移模臂結構形式及容許負載,詳見各參數表
3：容許負載
詳情請具體參照尺寸圖表
移模臂端部的滾輪安裝在接近工作臺處，模具更換更省力。
滾輪外圈經過特殊的硬化處理，加長了使用壽命。
滾輪配合滾針軸承，使其具有承載力高，耐沖擊，摩擦系數小，特別適用于重載、低速、往復或擺動等場合。
移模臂端部上的止擋塊用于防止模具脫落，為安全裝置。
